Q47F 型 150(Lb)~1500(Lb) 固定球閥
- 產品參數
【產品用途】
Q47F 型 150(Lb)~1500(Lb) 固定球閥適用于化工、石油、天然氣、冶金、等行業(yè)及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
【產品特點】
1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能
2、固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放
3、樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優(yōu)異，可靠性高，用途廣泛
【性能參數】
型號 | 適用溫度（℃） | 適用介質 | 材料 |
Q47F-16C | -29～150 | 水、蒸汽、油品等 | 碳鋼 |
Q47F-16P | CF8 |
主要外形和連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| QD47F-16C QD47F-16P QD347F-16P QD347F-16C QD347F-16P QD647F-16C QD647F-16P QD747F-16C QD747F-16P QD947F-16C QD947F-16P | |||||||||
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 1170 | 591 | 800 |
| 700 | 1245 | 910 | 840 | 788 | 50 | 24-41 | 1270 | 686 | 800 |

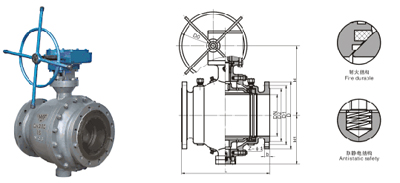

【結構圖片】
